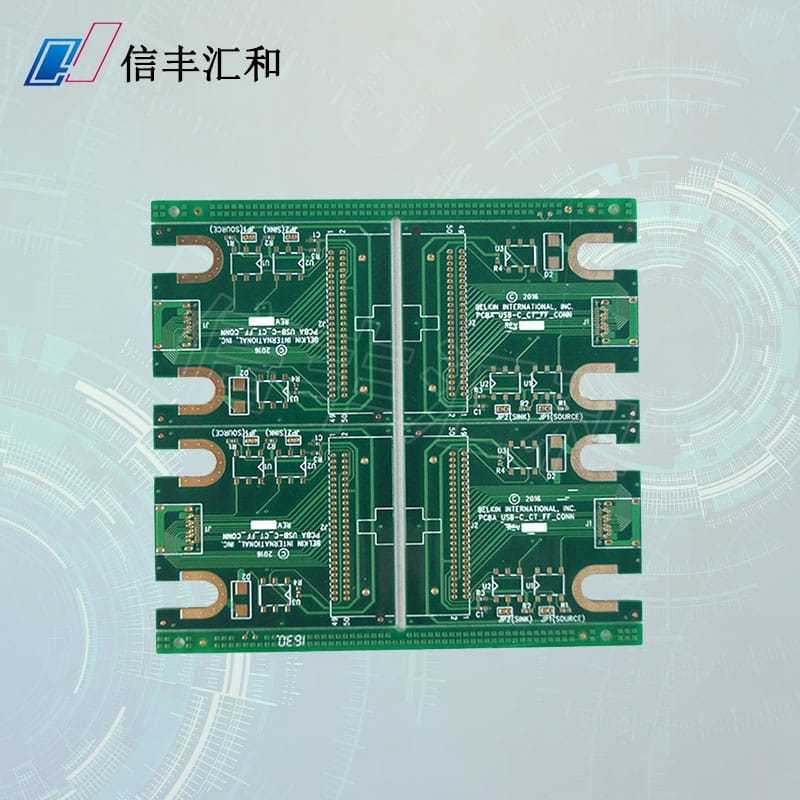

在现代电子设备的小小身躯里，藏着一个至关重要的组件——PCB印制电路板，它是电子元器件之间的桥梁，负责连接和传输信号。在PCB的制造过程中，表面处理技术是决定其性能稳定性和可靠性的重要环节。其中，喷锡和沉锡是两种常见的表面处理工艺，它们各自拥有独特的特性和应用场景。本文将深入浅出地介绍这两种工艺的区别，帮助您更好地理解PCB制造的奥秘。
定义与过程：喷锡，即热风整平（Hot Air Solder Leveling, HASL）工艺，是一种传统的PCB表面处理技术。该过程包括将PCB浸入熔化的焊锡中，随后使用热风枪吹去多余的焊料，留下一层均匀的焊锡涂层在铜面上。这一层涂层既保护了铜箔，又为后续的元器件焊接提供了良好的可焊性。
定义与过程：沉锡，也称为化学沉锡（Immersion Tin），是一种通过化学反应在铜表面上沉积一层纯锡的表面处理技术。在这个过程中，PCB板在经过清洁和活化后，被浸入含有锡离子的化学溶液中，通过还原反应形成一层薄而均匀的锡层。
平整度高：相比于喷锡，沉锡工艺能够提供更加平整和光滑的表面，特别适合于高频、高速以及高密度连线的PCB。
可靠性强：沉锡层具有良好的抗氧化性和长期稳定性，有利于提升PCB的使用寿命。
局限性：成本相对较高，且对加工环境要求严格，对于复杂或大面积的板子，成本和难度会进一步增加。
选择喷锡还是沉锡，主要取决于产品的具体需求、成本预算以及对性能的要求。对于一般消费电子、批量大且成本敏感的产品，喷锡因其经济高效而广泛采用。而对于高性能、高可靠性要求的通信设备、医疗设备或是需要长期稳定运行的电子产品，则沉锡工艺因其优良的电气性能和长期可靠性而成为更优选择。
总之，PCB的表面处理技术直接影响着电路板的性能和寿命。了解喷锡和沉锡工艺的特点及差异，有助于工程师根据实际需求做出最合适的选择，从而确保电子产品的质量和可靠性。随着技术的不断进步，未来或许会有更多创新的表面处理技术出现，为PCB制造业带来新的变革。
