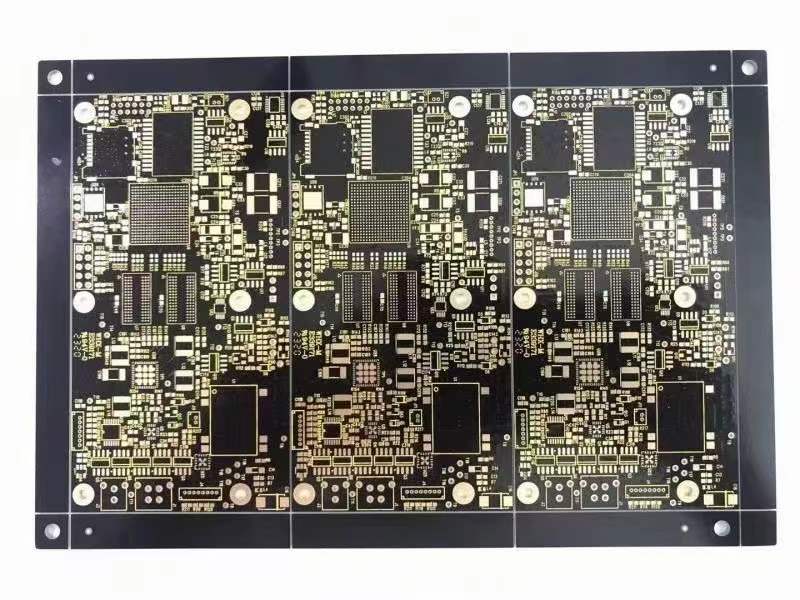

双面沉金PCB线路板是一种高级PCB类型,其两面都可以进行焊接和装配,因此适用于高密度电子设备。这种PCB的制造过程相对复杂,需要经过多个步骤。
首先,需要使用沉金板作为基板,这种基板具有良好的耐热性和稳定性,可以承受后续的加工过程。接着,需要进行线路的制作,这通常是通过曝光和蚀刻的方法来实现的。在制作线路时,需要精确控制线路的宽度和间距,以确保其符合设计要求。
完成线路制作后,需要进行金属化处理,以使线路具有良好的导电性能。在这个过程中,需要使用电镀或溅射等方法在基板上沉积金属层。这些金属层不仅需要具有良好的导电性能,还需要能够抵抗焊接时的热冲击。
