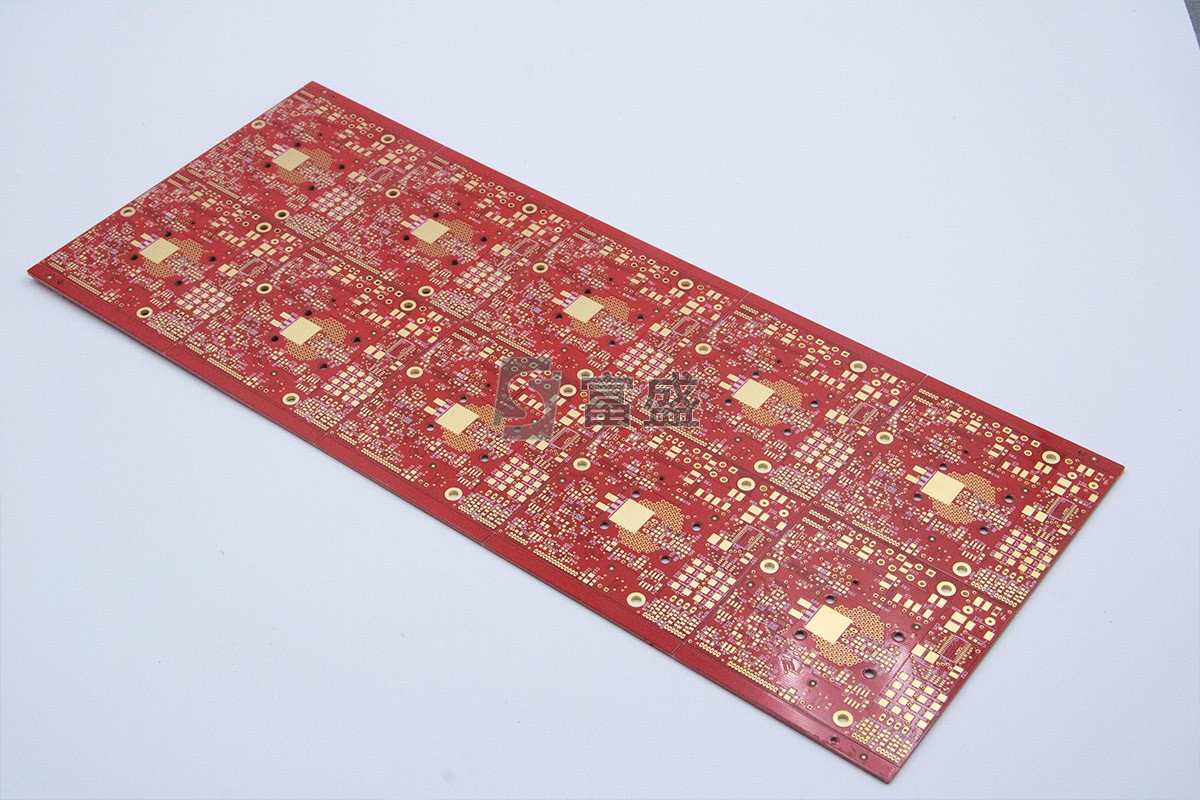

如果你拆过高端电子产品(比如旗舰手机、服务器主板或者军工级设备),大概率会发现它们的PCB表面有一层金灿灿的镀层——这就是沉金板。
为什么高端电路板都爱用沉金?它比普通喷锡(HASL)或者OSP(有机保护膜)贵不少,但工程师们还是愿意为它买单。今天我们就来聊聊沉金板的优势、技术难点,以及它到底值不值得这个价钱。
和传统喷锡不同,沉金是化学沉积工艺,不需要高温熔锡,因此对PCB的平整度和精细度更友好。
OSP在空气中几个月就会氧化,而沉金板的金层可以保存1-2年仍保持良好的可焊性。
(4)兼容金线)很多芯片封装(如COB)需要直接在PCB上打金线,沉金是少数能支持键合工艺的表面处理方式。
在焊接时,镍层和金层之间可能发生腐蚀,导致焊盘发黑、焊接强度下降,甚至脱落。
抗氧化铜(OSP+):新一代OSP工艺,抗氧化能力提升,但尚未完全替代沉金。
短期内,沉金仍是高可靠性PCB的首选,但随着5G、AI芯片对高频高速信号的需求增长,未来可能会有更多优化方案出现。
