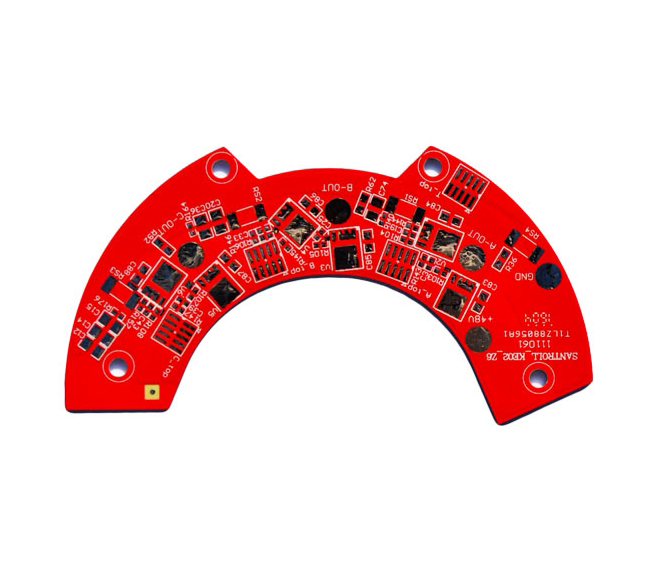

要求而进行的一种表面处理方式。但是在线路板工艺里面沉锡却并不为大多数人知道,下面
喷锡:主要是将PCB板直接侵入到熔融状态的锡浆里面,在经过热风整平后,在PCB铜面会形成一层致密的锡层。
喷锡:锡层厚度大约在在1um-40um之间,表面结构较为致密,硬度较大,不容易刮花;喷锡在生产过程中只有纯锡,所以表面容易清洗,正常温度下可以保存一年,并且在焊接的过程中不易出现表面变色的问题。
沉锡:锡厚大约在在0.8um-1.2um之间,表面结构较为松散,硬度小,容易造成表面刮伤;沉锡是经过复杂的化学反应,药剂较多,所以不容易清洗,表面容易残留药水,导致在焊接中易出现异色问题,保存时间较短,正常温度下可以保存三个月,如果时间久会出现变色。
以上就是联合多层线路板的技术员整理的关于“PCB线路板沉锡工艺”的全部内容。更多关于PCB线路板沉锡工艺的相关问题可以咨询深圳市联合多层线路板有限公司或者访问官网。返回搜狐,查看更多
